可動ルーバーユニット

製品仕様／寸法図／ユニット製作寸法表
／組込参考図

製品仕様
寸法図
ユニット製作寸法表
組込参考図

製品仕様

建具や家具メーカー様向けの製品で、ルーバーのチルト（開閉角度）駆動機構〈RP26 patented〉にルーバーを組込んだ、サブアッセンブルユニットです。建具や家具に組込んでご使用いただけます。（ユニット単体ではご使用いただけませんのでご注意ください。）

製品仕様

建具や家具に組込む方向を変え、横ルーバー型、或いは縦ルーバー型としても使えます（縦横併用）。

製品名	ナニック可動ルーバーユニット
ルーバー開閉駆動方式	ラックアンドピニオンギア方式〈RP26 patented〉
材質	榀（シナノキ）無垢材、アルミニウム（アルマイト仕上）
ルーバーの形状と幅	5種類フラットタイプ　58、86mm（先端が合い決り形状）平行四辺形タイプ　34mm 流線形タイプ　64、89mm （特注形状、幅のルーバーも可、別途お問合わせください。）
木部の仕上色	標準73色（特注色、オレフィンシート、突板仕上等も可、別途お問合わせください。）
製作可能寸法（ルーバー部）	幅（W）100〜780mm　高さ（H）42〜1996mmm（ルーバー幅と枚数により決まります。）

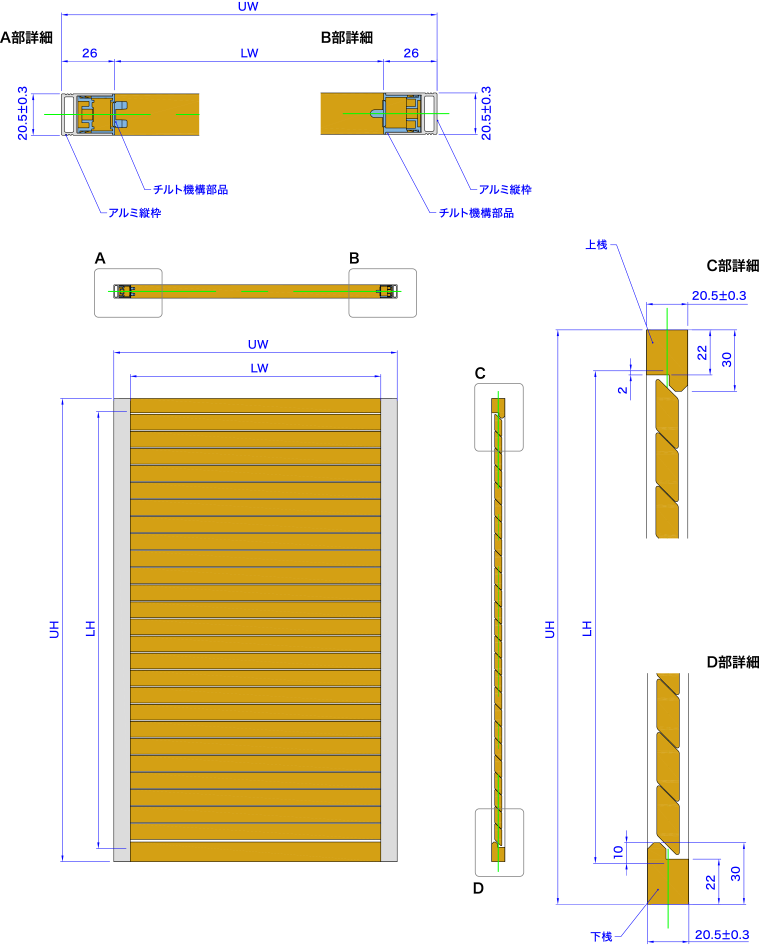

寸法図

製作可能寸法

幅（LW）：100～780mm　高さ（LH）：ルーバー幅と枚数による（製作寸法表をご参照下さい）

寸法図

ユニット製作寸法表

行四辺形タイプ 34mm
枚数	LH	UH
1	42	82
2	68	108
3	94	134
4	120	160
5	146	186
6	172	212
7	198	238
8	224	264
9	250	290
10	276	316
11	302	342
12	328	368
13	354	394
14	380	420
15	406	446
16	432	472
17	458	498
18	484	524
19	510	550
20	536	576
21	562	602
22	588	628
23	614	654
24	640	680
25	666	706
26	692	732
27	718	758
28	744	784
29	770	810
30	796	836
31	822	862
32	848	888
33	874	914
34	900	940
35	926	966
36	952	992
37	978	1018
38	1004	1044
39	1030	1070
40	1056	1096
41	1082	1122
42	1108	1148
43	1134	1174
44	1160	1200
45	1186	1226
46	1212	1252
47	1238	1278
48	1264	1304
49	1290	1330
50	1316	1356


枚数	LH	UH
51	1342	1382
52	1368	1408
53	1394	1434
54	1420	1460
55	1446	1486
56	1472	1512
57	1498	1538
58	1524	1564
59	1550	1590
60	1576	1616
61	1602	1642
62	1628	1668
63	1654	1694
64	1680	1720
65	1706	1746
66	1732	1772
67	1758	1798
68	1784	1824
69	1810	1850
70	1836	1876
71	1862	1902
72	1888	1928
73	1914	1954
74	1940	1980
75	1966	2006
76	1992	2032

フラットタイプ 58mm
枚数	LH	UH
1	68	108
2	120	160
3	172	212
4	224	264
5	276	316
6	328	368
7	380	420
8	432	472
9	484	524
10	536	576
11	588	628
12	640	680
13	692	732
14	744	784
15	796	836
16	848	888
17	900	940
18	952	992
19	1004	1044
20	1056	1096
21	1108	1148
22	1160	1200
23	1212	1252
24	1264	1304
25	1316	1356
26	1368	1408
27	1420	1460
28	1472	1512
29	1524	1564
30	1576	1616
31	1628	1668
32	1680	1720
33	1732	1772
34	1784	1824
35	1836	1876
36	1888	1928
37	1940	1980
38	1992	2032

フラットタイプ 86mm
枚数	LH	UH
1	94	134
2	172	212
3	250	290
4	328	368
5	406	446
6	484	524
7	562	602
8	640	680
9	718	758
10	796	836
11	874	914
12	952	992
13	1030	1070
14	1108	1148
15	1186	1226
16	1264	1304
17	1342	1382
18	1420	1460
19	1498	1538
20	1576	1616
21	1654	1694
22	1732	1772
23	1810	1850
24	1888	1928
25	1966	2006

流線形タイプ 64mm
枚数	LH	UH
1	72	112
2	124	164
3	176	216
4	228	268
5	280	320
6	332	372
7	384	424
8	436	476
9	488	528
10	540	580
11	592	632
12	644	684
13	696	736
14	748	788
15	800	840
16	852	892
17	904	944
18	956	996
19	1008	1048
20	1060	1100
21	1112	1152
22	1164	1204
23	1216	1256
24	1268	1308
25	1320	1360
26	1372	1412
27	1424	1464
28	1476	1516
29	1528	1568
30	1580	1620
31	1632	1672
32	1684	1724
33	1736	1776
34	1788	1828
35	1840	1880
36	1892	1932
37	1944	1984
38	1996	2036

流線形タイプ 89mm
枚数	LH	UH
1	97	137
2	175	215
3	253	293
4	331	371
5	409	449
6	487	527
7	565	605
8	643	683
9	721	761
10	799	839
11	877	917
12	955	995
13	1033	1073
14	1111	1151
15	1189	1229
16	1267	1307
17	1345	1385
18	1423	1463
19	1501	1541
20	1579	1619
21	1657	1697
22	1735	1775
23	1813	1853
24	1891	1931
25	1969	2009

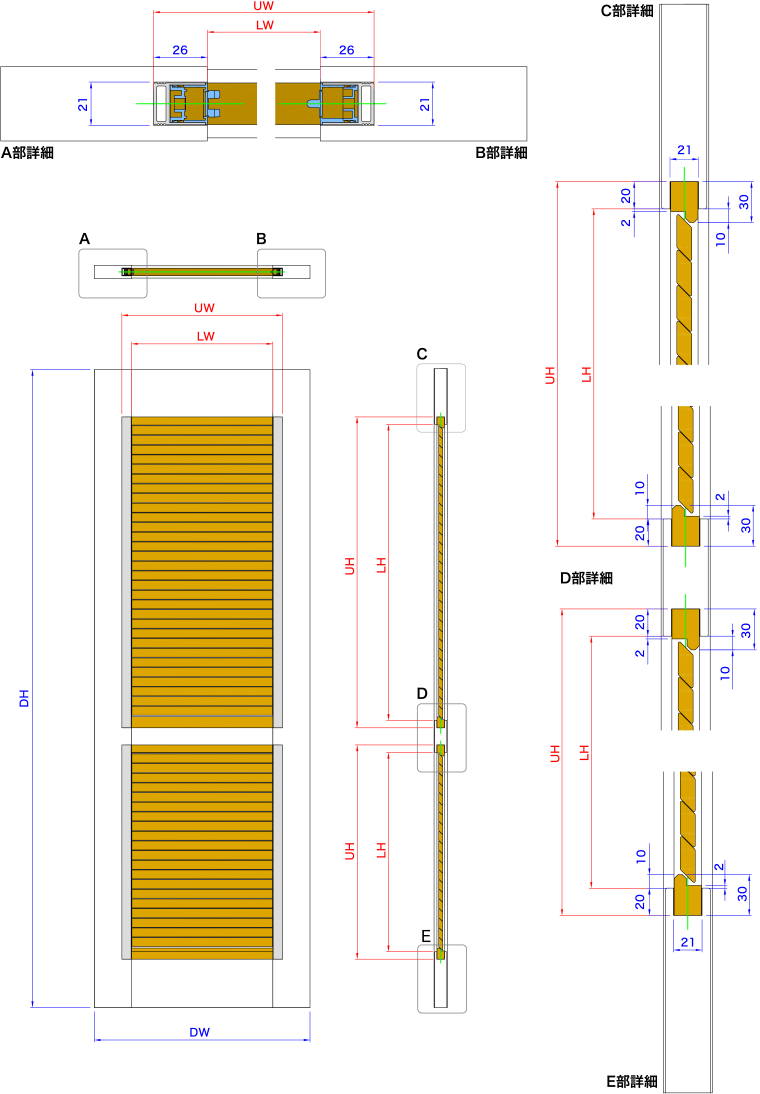

組込参考図

参考掘り込み寸法

縦框：（W）21mm×（D）26mm　横桟：（W）21mm×（D）20mm

組込参考図
