ウッドシャッター
取付け金物
ウッドシャッターは、開戸、折戸、引戸等、色々な形式で取付けることができ、それぞれの取付け方、取付ける場所に応じて適切な金物を選定する必要があります。実際にご発注の際は、現場の状況に応じた適切な金物をご提案いたしますので、お気軽にご相談ください。

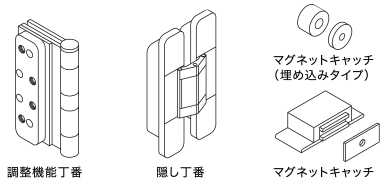

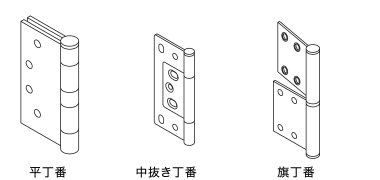

開戸・折戸用金物

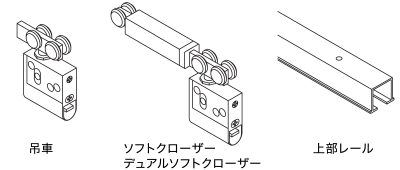

上荷重引戸金物

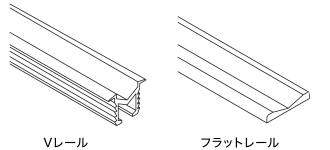

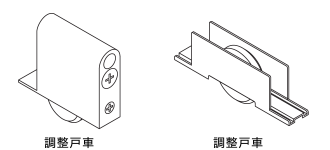

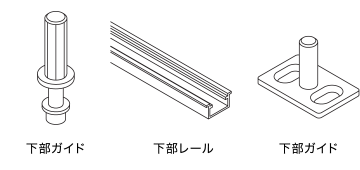

下荷重引戸金物

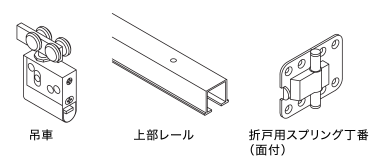

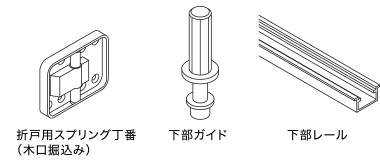

フリー折戸金物

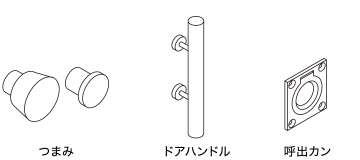

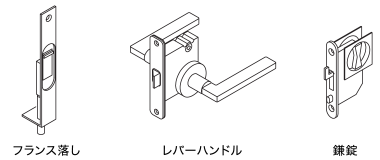

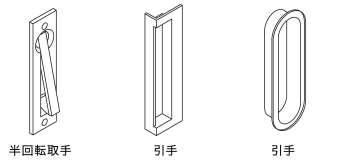

その他金物
- ＊使用する金物によってスタイル（框）、上中下レール（桟）の
寸法（大きさ）の調整が必要な場合があります。
金物取付加工位置
（加工可能範囲）
本図は、標準仕様の場合の加工可能範囲図です。使用する金物によって、部材寸法、ダボ位置、ほぞ高さ等の調整を行い製造いたしますので、ご注文の際に使用する金物をご指定ください。

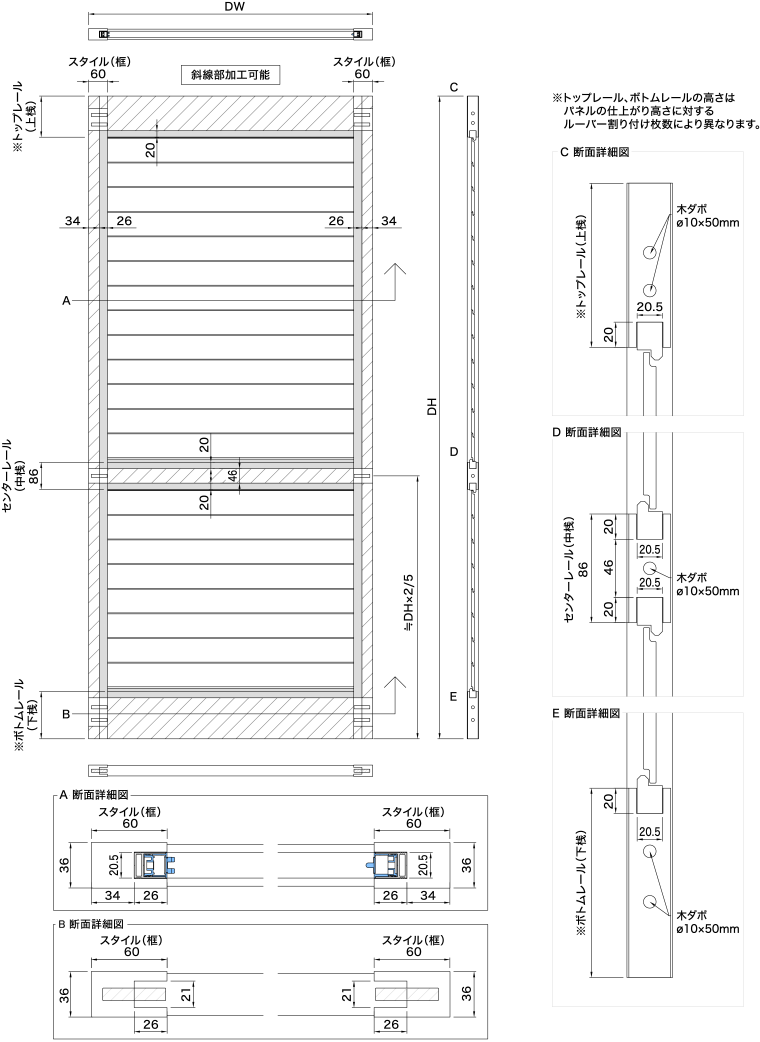

横ルーバータイプ

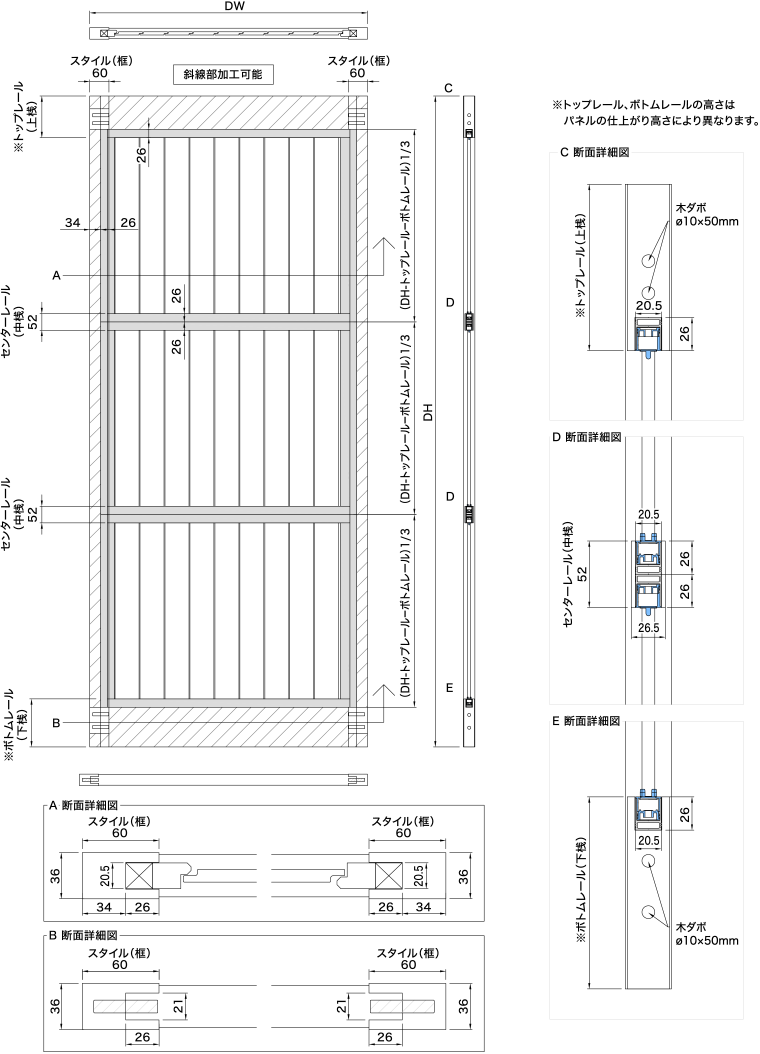

縦ルーバータイプ
